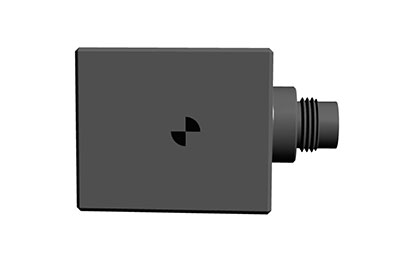

美國進口Dytran 7503D系列 高精度三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：34.4 x 25 x 21 mm
型號：7503D系列
應用范圍：安全氣囊試驗、碰撞試驗、機器人、地震監測、傾斜測量
產品介紹
Dytran 7503D系列，高精度三軸可變電容（VC）加速度計傳感器，可用于X、Y和Z軸的各種量程范圍。該加速度計結合了集成VC加速度計芯片，具有高驅動、低阻抗緩沖和差分輸出，用于低水平加速度測量。 Dytran 7503D系列專為零至中頻應用量身定制，包含密封的MEMS電容傳感元件、定制集成電路放大器和低噪聲電子設備，采用輕質的鈦合金外殼。
產品特性
鈦合金
電氣隔離
超低噪聲
差分輸出
+6 to +33 VDC
直流響應
三軸
MEMS
規格參數
|
量程 |
2,5,10,25,50,100,200,400 g |
|
靈敏度 |
10,20,40,80,160,400,800,2000 mV/g |
|
頻率響應 |
0 to 5000 Hz |
|
非線性 |
0.5 % F.S. |
|
工作溫度 |
-55 to 125 ℃ |
|
輸出阻抗 |
?10K Ω |
|
連接 |
9針 徑向連接 |
|
重量 |
38 g |
|
安裝方式 |
2個#8螺釘或者2個M4螺釘 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

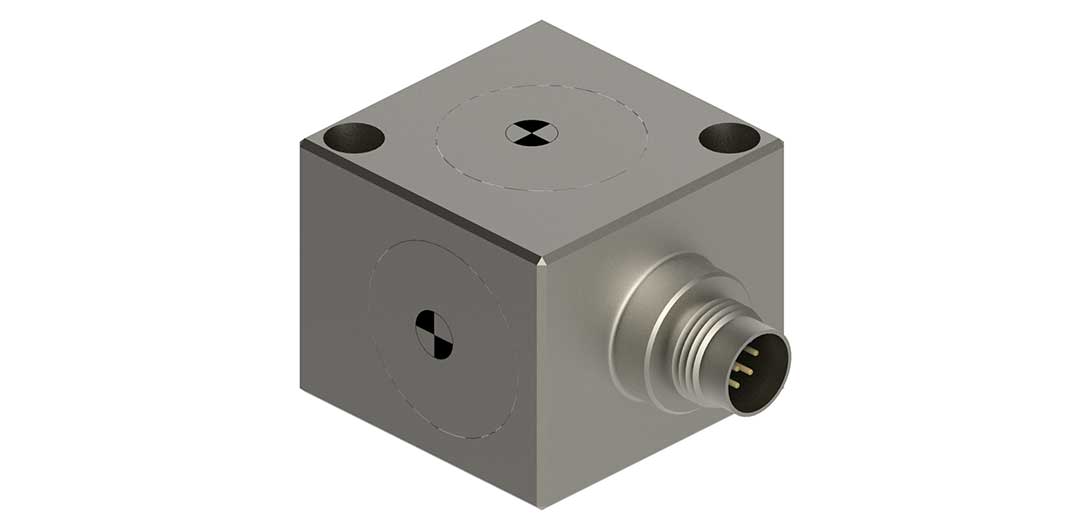

產品細節圖
產品應用圖
-
